サイバネットシステム ANSYS SpaceClaim

3D CAD「SpaceClaim 2016」国内出荷スタート

サイバネットシステムは、リバースエンジニアリングや3Dプリンタ用データ作成に関する機能強化などが図られた3D CAD「ANSYS SpaceClaim 2016」の国内出荷を開始した。

公開 2016年02月10日 10時41分

更新 2017年12月08日 18時37分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　サイバネットシステムは2016年1月18日、米SpaceClaimが開発した3次元ダイレクトモデラー「ANSYS SpaceClaim」の最新バージョン「ANSYS SpaceClaim 2016」の国内出荷開始を発表した。

　ANSYS SpaceClaimは、拘束や履歴に捉われることなく3次元形状を素早くモデリングできる3次元ダイレクトモデラー。構想設計の段階から活用でき、解析用のモデル準備や生産現場で発生する設計データの変更にも簡単に適用可能で、工数やコストの削減、リードタイムの短縮などに貢献できるという。

　最新バージョンでは、パフォーマンスが大幅に向上。起動時間が約60％短縮され、大規模モデルの読み込み／保存が10～50倍高速化されたという。また、インプリントなどの機能によっては200倍もの高速化が実現されているとする。

　さらに、さまざまなモデリング機能の強化やインタフェースの改善に加え、新機能として、メッシュデータにフィットしたサーフェスを容易に作成できる「スキンサーフェス」が標準機能になった。その他、汚いメッシュデータから3Dプリント可能なメッシュデータを作成する「シュリンクラップ」がオプション製品「STL編集モジュール」に追加されるなど、リバースエンジニアリングや3Dプリンタ用データ作成に関する機能強化も図られている。

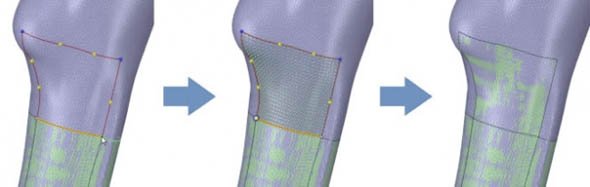

「スキンサーフェス」ツールによるサーフェス作成（出典：サイバネットシステム）

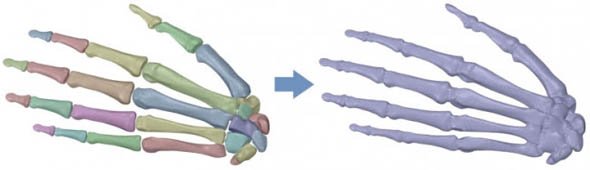

「シュリンクラップ」ツールによる単一メッシュデータの作成（出典：サイバネットシステム）

　モデリング機能、図面機能、3次元マークアップ機能など、全ての機能を搭載したノードロック版の販売価格（税込）は、1年間の技術サポート／年間保守料を含み、54万円となる。
